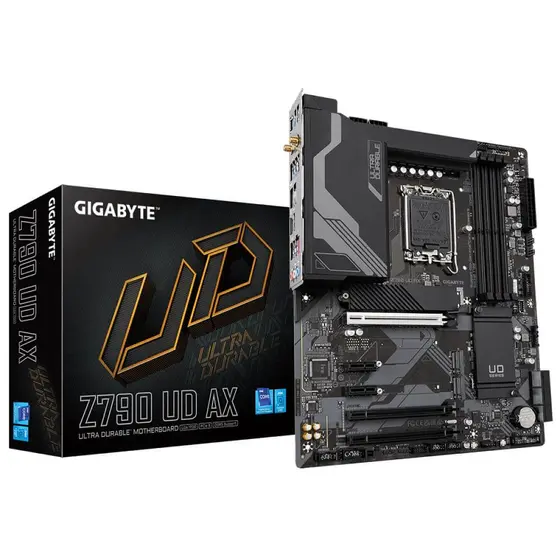

Placa Mãe Gigabyte Z790 UD AX WiFi LGA 1700 DDR5 – 31118

Chipset

Intel Z790

Formato

ATX

CPU

Soquete LGA1700: suporte para processadores Intel Core, Pentium Gold e Celeron de 13a e 12a geração

O cache L3 varia com a CPU

Memória

Suporte para DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800 / 4000 módulos de memória

4 soquetes DDR DIMM com suporte para até 128 GB (32 GB de capacidade DIMM única) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operação no modo não ECC)

Suporte para módulos de memória DIMM sem buffer não ECC 1Rx8/2Rx8/1Rx16

Suporte para módulos de memória Extreme Memory Profile (XMP)

Gráficos Integrados

Processador gráfico integrado-Intel HD Graphics support

1 x porta HDMI, suportando uma resolução máxima de 4096×2160 a 60 Hz

Suporte para a versão HDMI 2.0 e HDCP 2.3.

1 x DisplayPort, suportando uma resolução máxima de 4096×2304 a 60 Hz

* Suporte para a versão DisplayPort 1.2 e HDCP 2.3

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio

CODEC de áudio Realtek

Áudio de alta definição

2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para obter as configurações de áudio.

Suporte para saída S/PDIF

Rede

Chip Realtek 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)

WiFi

Wi-Fi 6E

WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz

BLUETOOTH 5.3

Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps

(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de expansão

CPU

1 x slot PCI Express x16, suportando PCIe 5.0 e rodando em x16 (PCIEX16)

* Para desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16

Chipset

1 x slot PCI Express x16, compatível com PCIe 4.0 e rodando em x4 (PCIEX4)

1 x slot PCI Express x16, suportando PCIe 3.0 e rodando em x1 (PCIEX1_4)

2 x slots PCI Express x1, suportando PCIe 3.0 e rodando em x1 (PCIEX1_2, PCIEX1_3)

Armazenamento

CPU

1 conector M.2 (soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 compatível com SSD) (M2A_CPU)

Chipset

2 conectores M.2 (soquete 3, chave M, tipo 2280 PCIe 4.0 x4/x2 suporte SSD) (M2Q_SB, M2P_SB)

6 conectores SATA 6Gb/s

Suporte para RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe Suporte para

RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB

Chipset

1 porta USB Type-C no painel traseiro, com suporte para USB 3.2 Gen 2×2

1 porta USB Type-C com suporte para USB 3.2 Gen 1, disponível através do conector USB interno

1 porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro

6 portas USB 3.2 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

Chipset + 2 Hubs USB 2.0

8 portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores internos de E/S

1 x Conector de alimentação principal ATX de 24 pinos

2 conectores de alimentação ATX 12V de 8 pinos

1 x cabeçalho do ventilador da CPU

1 x cabeçalho do ventilador da CPU de refrigeração a água

3 x cabeçalhos do ventilador do sistema

1 x ventilador do sistema/cabeçote da bomba de resfriamento de água

2 x cabeçalhos de faixa de LED endereçáveis

2 x cabeçalhos de faixa de LED RGB

3 x M.2 Socket 3 conectores

6 conectores SATA 6Gb/s

1 x cabeçalho do painel frontal

1 x cabeçalho de áudio do painel frontal

1 x cabeçalho de saída S/PDIF

1 x cabeçalho USB Type-C, com suporte para USB 3.2 Gen 1

1 x cabeçalho USB 3.2 Gen 1

2 x cabeçalhos USB 2.0/1.1

1 x cabeçalho de porta serial

2 x conectores de placa complementar Thunderbolt

1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1 x botão de reset

1 x botão Q-Flash Plus

1 x jumper de reset

1 x jumper CMOS claro

Conectores do painel traseiro

1 porta USB Type-C , com suporte para USB 3.2 Gen 2×2

1 porta USB 3.2 Gen 2 tipo A (vermelha)

4 portas USB 3.2 Gen 1

4 portas USB 2.0/1.1

2 x conectores de antena SMA (2T2R)

1 porta HDMI 2.0

1 x DisplayPort

1 porta RJ-45

3 x conectores de áudio

Controlador de E/S

Chip Controlador iTE I/O

Monitoramento

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do fan

Detecção de taxa de fluxo de resfriamento de água

Controle de velocidade do fan * O suporte da função de controle de velocidade do fan (bomba) dependerá do fan (bomba) instalado.

BIOS

1 flash de 256 Mbits

Uso de AMI UEFI BIOS licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
